ZSHV气动V型调节球阀

所属分类：气动切断阀
发布日期：2021-10-16 15:29:48
更多 0

详细介绍

产品介绍

ZSHV型系列气动V型球阀,球芯呈V型状,可实现线性调节,可调范围大,当阀门关闭时,V形缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结场合.适宜于控制纸浆,污水,含用纤维和颗粒固体悬浊介质及粉粒关介质.配用的ZGH系列气缸活塞式执行机构,结构简单,输也力矩大.本系列球阀按密封性能分为软密封和硬密封;按调节方式分为调节型和切断型,切断型按作用型号式分为单作用式和双作用式,调节型为双作用式.单作用式的独特优点是一旦动力源发生故障,球阀将按控制系统的要求自动处于关闭和开启位置.产品广泛应用于电力,石油,化工,造纸,轻纺,食品,制药,航空航天等领域.

主要零件材料

阀体：ZG230-450、ZG1Cr18Ni19Ti
球芯：ZG1Cr18Ni19Ti
阀轴：3Cr13、1Cr18Ni19Ti
密封圈：增强取四氟乙烯、1Cr18Ni19Ti、1Cr18i19Ti堆焊司钛莱合金
填料：聚四氟乙烯、柔性石墨
导向套：QA19-4、0Cr18Ni9、复合材料
支架：ZG230-450

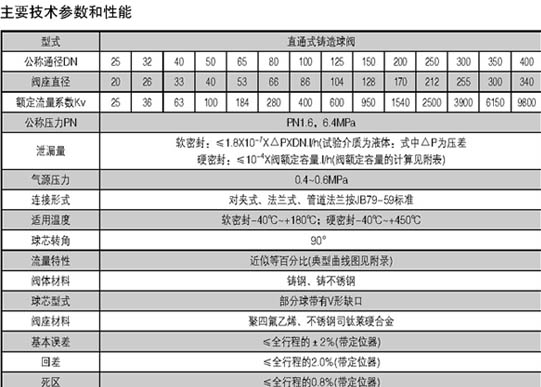

技术参数

ZSHV气动V型调节球阀(图2)
