ZMQ、ZSQ型气动薄膜（活塞）切断阀

所属分类：气动切断阀
发布日期：2021-10-16 15:25:46
更多 0

详细介绍

产品说明：

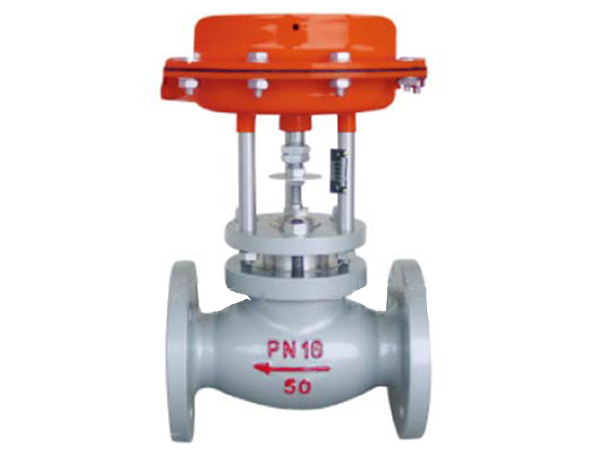

　ZMQ型气动薄膜切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
　　切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。
　　本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、46四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或VI级。流量特性为快开。

产品特点：
　
切断阀采用多弹簧执行机构与调节机构用三根立相连，整个高度可减小约30％，重量可减轻约30％。
阀体按流体力学原理设计成等截面低流阻流道，额定流量系统数增大30％。
阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
平衡型阀内件，提高了切断阀的许用压差。
波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。
活塞式执行机构，操作力大，使用压差大。

零件材料：

阀体、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
阀芯、阀座：1Cr18Ni9T、OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞：1Cr18Ni9T、OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金
填料：聚四氟乙烯，柔性石墨
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
阀芯、阀塞（软质件）：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti

技术参数：

公称通径DN（mm）		15	20	25	32	40	50		65	80	100		125	150	200
额定流量系数（KV）	单座、双座	5	7	11	20	30	48		75	120	190		300	480	760
	套筒			11	20	30	48		75	120	180		300	480	760
公称通径（MPa）		1.01.64.06.4
额定行程（mm）		8				12	20	25				40				50
有效面积（C㎡）	ZMQ型	100													200	400	600	1000
	ZSQ型	100														125	160	250
允许泄漏量	硬密封1/h	一般：10ˉ4×阀额定容量；严密型：单、双座：1.2×10ˉ7,套筒5×10ˉ6×阀客定容量
	软密封	VI级
允许压差（MPa）	PZMQ正作用N	6.4	5.09	2.91	1.85	2.18	1.33		1.52		0.99		0.62	0.60	0.69	0.39
	PZMQ反作用N	6.4	6.4	3.88	2.47	0.91	1.77		2.03		1.32		0.83	0.80	0.92	0.52
	P ZSQ N	6.4	6.1	3.5	2.3	3.0	1.9		1.9		1.5		0.93	0.84	0.65	0.47
	M ZQM S	公称压力
	ZMQ	0或250
	ZQM	0或400～600

1）本产品性能和指标贯彻GB/T4213-92;
2）表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变；
3）表允许值为使用标准缸值，可配用不同的气缸提高允许压差。

连接标准：

法兰标准：铸铁法兰按BG4216-84
铸铁法兰按BG9113-88、JB/T79-94
法半密封面型式：PN10、PN16为凸面；
PN10、PN16为凹凸面、阀体为凹面。
结构长度：BG12221-98。
执行机构气信号接号：内螺纹M10×1。
*阀体法法及法兰端面距离可以按用户指定的标准制造。如：ANS、IJIS、DIN等标准。
