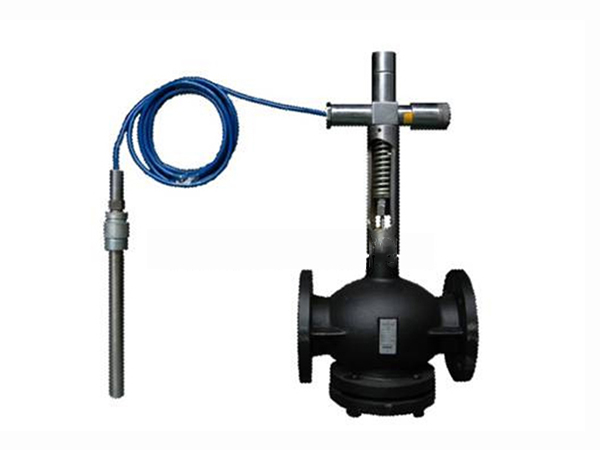

ZZWP自力式温度调节阀
所属分类：温度调节阀系列
- 发布日期：2021-10-16 15:33:42
一、用途
ZZWP型自力式温度调节阀系新型比例调节阀特性的现场型温度自动调节阀门。产品有如下特点：
- 无需外加能源，利用被调介质的自身能量实现介质的温度自动调节，结构简单，动作可靠，无需更多的维护和保养。
- 有被调节质压力波动补偿装置，提高控制精度。
- 有较宽的温度设定范围，显示清晰，调节方便。
- 控制器局有比例式调节特性，动作平稳，无噪声。
- 有超温过载保护措施，可靠性高。
为此，该产品可广泛应用在各种供热、供水、空调、锅炉、汽泡罩式炉、各种热交换器等机械电气设备之中，实现温度自动调节，也可用于化工、石油、电力、冶金等连续生产过程之中就地调节，可节约能源及基建投资，减少维护及工作量。
二、主要技术参数、外形尺寸及重量
1、外行尺寸及重量（附图1） 表1
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | ||||||||||||
法 兰 尺寸 | D | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | ||||||||||||
D1 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | |||||||||||||
D2 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | |||||||||||||
f | 2 | 3 | |||||||||||||||||||||||
b | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 30 | |||||||||||||||||
nxd | 4x14 | 4x18 | 8x18 | 8x23 | 12x23 | 12x25 | |||||||||||||||||||
L | 160 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | |||||||||||||||
总高H | 500 | 540 | 580 | 640 | 700 | 750 | 820 | 950 | 1100 | 1280 | |||||||||||||||
温包插入 深 度T | 230,430 | 430,630 | 630,1000 | ||||||||||||||||||||||
温包外露 高 度h | 350
| ||||||||||||||||||||||||
温包直径dl | 25,14 | ||||||||||||||||||||||||
重量(kg) | 8 | 10 | 13 | 15 | 18 | 30 | 35 | 60 | 75 | 85 | 110 | 150 | |||||||||||||
2 、主要技术参数
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |||
Kv值 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | |||
PN16允许最大压差(bar) | 16 | 15 | 5 | |||||||||||||
PN40允许最大压差(bar) | 16 | 15 | 5 | |||||||||||||
额定行程 (mm) | 6 | 8 | 10 | 14 | 20 | 35 | ||||||||||
温度设定范围 | 0~70℃、50~120℃、100~170℃ 150~220℃ 200~270℃ | |||||||||||||||
设定误差 | ±5% | |||||||||||||||
比例范围 | 40%±15% | |||||||||||||||
超温过载允许温度 | 设定范围上限+50% | |||||||||||||||
毛细管长度 | 3M,5M | |||||||||||||||
使用环境温度 | —40℃~+80℃ | |||||||||||||||
时间常数 (s) | 20,120 | |||||||||||||||
安装接头 | G1〞 | |||||||||||||||
温包材质 | 黄铜H62，不锈钢1Cr18Ni9Ti | |||||||||||||||
阀体材质 | ZG230~450.ZG1Cr18Ni9Ti | |||||||||||||||
阀芯材质 | 不锈钢 | |||||||||||||||

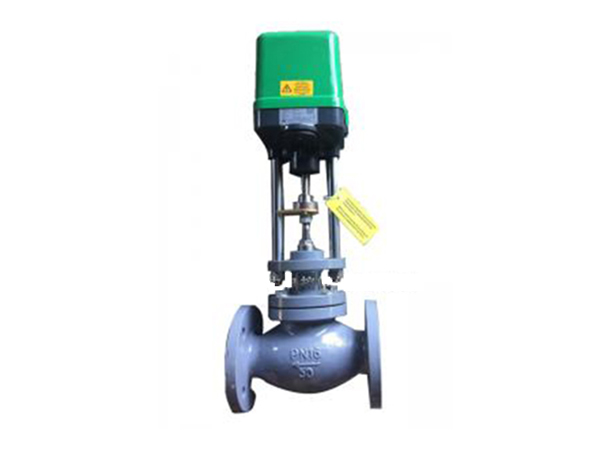

上一篇：暂无 下一篇：电动温度调节阀
