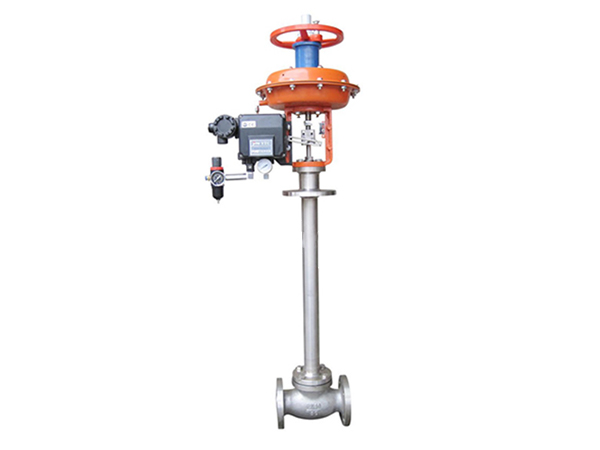

ZXPD低温调节阀

所属分类：气动调节阀系列
发布日期：2021-10-16 13:48:16
更多 0

详细介绍

产品说明：

ZXPD气动薄膜低温角形调节阀是一种在低温，深冷场合使用的调节阀。采用长颈阀盖保温，配用多弹簧执行结构，具有总体结构紧凑、重量轻、稳定性好等优点。阀体采用精密铸造角形结构，材料为铝合金，具有良好的耐低温性。波纹管密封保证了调节阀在低温场合不外漏。因而广泛应用于冶金、空分、制氧、石油、化工等低温、深冷场合。特别适用于精确控制低温气体、流体（如液氧、液氩等）的工艺参数保持在给定值。
本系列产品有连接板安装型、浮动套安装型两种，公称压力等级为PN0.6MPa，阀体口径范围DN20~100，适用流体温度-60℃~-250℃范围内多种档次，泄漏量等级有IV和VI两种，流量特性为线性或等百分比。多种多样的品种规格可供选择。

产品特点：
　
底进侧出，流路简单，阻力小，阀体容量大
双导向，阀工作稳定性好
可调范围大，固有可调比50
波纹管密封对移动的阀杆形成完全密封，堵绝流体外漏
采用浮动套连接，安装方便
浮动套安装型
温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

零件材料：

阀体：LF4
阀杆：1Cr18Ni9
阀盖：1Cr18Ni9波
纹管：1Cr18Ni9
阀芯、阀座：1Cr18Ni9
垫片：紫铜、1Cr18Ni9

技术参数：

规格与技术参数

公称通径DN（mm）			20				25	32		40		50	65			80	100
阀座直径dn（mm）			10	12	15	20
额定流量系数 KV		直线	1.8	2.8	4.4	6.9	11	17.6		27.5		44	69			110	176
		等百分比	1.6	2.5	4.0	6.3	10	16		25		40	63			100	160
额定行程（mm）			16					25					40
膜片有效面积Ae（cm2）			280					400					600
固有流量特性			直线、等百分比
公称压力PN（MPa）			0.6
固有可调比（R）			50
工作温度t（℃）			D0：-60~-100，D1：-100~-200，D2：-200~-250
信号范围PN(KPa)			20~100，40~200，20~60，60~100，80~240
允许压差（MPa）	不带定位器		0.6						0.47		0.30			0.27		0.18	0.11
	带定位器		0.6												0.41		0.26
允许泄漏量			IV级VI级
气源压力Ps(MPa)			0.14~0.4

本产品性能指标贯彻GB/T4213-92

规格重量：

公称通径（DN）		20				25	32	40	50	65		80		100
阀座直径（dn）		10	12	15	20
A		282					308			394
L		75						85	110	160			170
L1		75						85	110	150			160
D1		ф20				ф25	ф32	ф40	ф50	ф66	ф82		ф102
D2		ф25				ф30	ф37	ф45	ф55	ф84	ф90		ф110
H	H1=500	952					971	980	1006
	H1=600									1250
	H1=700	1152					1171	1181	1206
	H1=800									1450
	H1=900	1352					1371	1381	1406
	H1=1000									1650
n-d		8-ф14						8-ф16		10-ф16			12-ф18
D3		260					285	305	340	370	405		460
D4		290					315	335	370	400	435		490
D5		289
