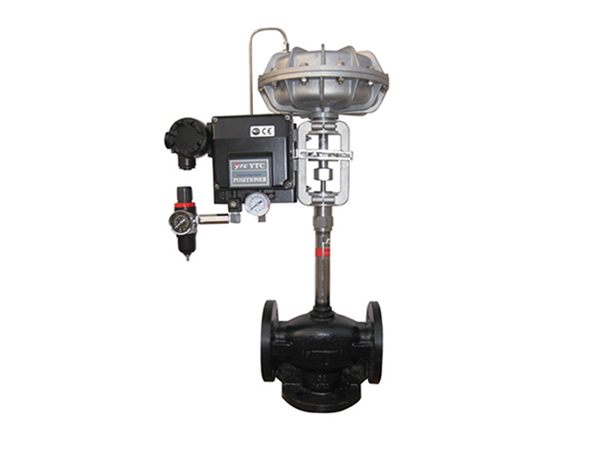

ZW(Q/X)-16C气动三通调节阀
所属分类：气动导热油阀
- 发布日期：2021-10-16 14:46:30
详细介绍
控制阀用途：
1、依工作温度（℃）及适用流体来决定阀门的型号。控制阀用途：
2、依流体值来决定阀门口径。
3、依阀门前后压差（∆P）来决定执行器的型号。
具体参数：
型 号：ZW(Q/X)-16C
形 式：三通（合流、分流）
操作方式：气开式、气关式
故障位置：关闭、打开
工作温度：-10~400℃
公差压力：PN16、PN25
控制方式：定位器控制
阀盖形式：标准型
连接方式：法兰连接
法兰标准：HG20592-97
轴封形式：波纹管密封+填料密封
执行器耐温：0~70℃
口 径：25~200mm
适用流体：热油、蒸汽、热水、水、气体
本体材质：铸钢、不锈钢
气关式与气开式的：

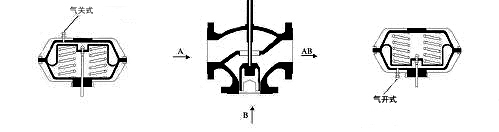

气关式（如下图）：压缩空气入口在上端，通气时阀门打开，即如图中A与AB畅通，在平常不通气时，A与AB之通路是关闭的，故又称常关。
气开式（如下图）：压缩空气入口在下端，通气时阀门关闭，即如图中A与AB关闭，在平常不通气时，A与AB之通路是畅通的，故又称常开。
