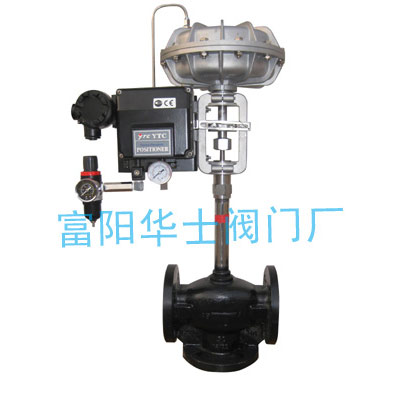

ZW(Q/X)-16C气动三通调节阀

ZW(Q/X)-16C气动三通调节阀



控制阀用途:

1、依工作温度(℃)及适用流体来决定阀门的型号。控制阀用途:

2、依流体值来决定阀门口径。

3、依阀门前后压差(∆P)来决定执行器的型号。

具体参数:

       号:ZW(Q/X)-16C

       式:三通(合流、分流)

操 作 方 式:气开式、气关式

故 障 位 置:关闭、打开

工 作 温 度:-10 ~ 400

公 差 压 力:PN16PN25

控 制 方 式:定位器控制

阀 盖 形 式:标准型

连 接 方 式:法兰连接

法 兰 标 准:HG20592-97

轴 封 形 式:波纹管密封+填料密封

执行器耐温:0 ~ 70

       径:25 ~ 200mm

适 用 流 体:热油、蒸汽、热水、水、气体

本 体 材 质:铸钢、不锈钢



气关式与气开式的:

气关式(如下图):压缩空气入口在上端,通气时阀门打开,即如图中AAB畅通,在平常不通气时,AAB之通路是关闭的,故又称常关。

气开式(如下图):压缩空气入口在下端,通气时阀门关闭,即如图中AAB关闭,在平常不通气时,AAB之通路是畅通的,故又称常开。
