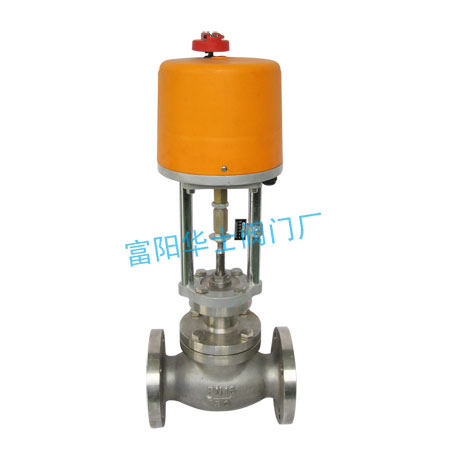

ZAZ(P/M)电动(单座/双座/套筒)调节阀

ZAZ(P/M)电动(单座/双座/套筒)调节阀

产品说明:

    ZAZP电动单座调节阀、ZAZM套筒调节阀,接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
   本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-40℃~450℃,接受信号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分金属和非金属两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用一般场合,而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。

产品特点:

阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。
可调节范围大,固有可调比为50,流量特性有直线和等百分比。
电动套筒调节阀阀塞设有上、下方的均压孔,不平衡力小,阀稳定性好,套筒互换性强,使用压差大。
调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。
伺服放大器采用深度动态负反馈,可提高自动调节精度。
电动操作器有多种形式,可适用于4~20mA。DC或0~10mA.DC。
电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。

零件参数:

阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、衬套:2Cr13
垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管:1Cr18Ni9Ti

技术参数:

公称通径DN(mm)

(阀座直径dn)

20

25

32

40

50

65

80

100

125

150

200

(10)

(12)

(15)

(20)

额定流量系数

直级

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

额定行程(mm)

16

25

40

60

公称压力PN(MPa)

1.0 1.6 4.0 6.4

固有流量特性

直线、等百分比

固有可调比

50

允许泄漏量

单座

硬密封:IV级 软密封:VI级

套筒

硬密封:II级 软密封:VI级

工作温度t(℃)

-20~200 -40~250 -40~450 -60~450

信号范围(mA.DC)

0~10 4~20

作用方式

电关式 电开式

使用环境温度(℃)

电动调节阀:-20~70℃ 伺服放大器:0~50℃

使用环境湿度

电动调节阀:≤95% 伺服放大器:≤85%

电源电压

220V 50Hz 380V 50Hz 24AC/DC


本产品性能指标贯彻GB/T4213-92。 配套用电动执行机构有关技术参数


公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

电动执机机构

普通型

ZAZ-60
DKZ-310

ZAZ-60
DKZ-310

DKZ-410

DKZ-410
DKZ-510

电子型

JHZAZ1

JHZAZ1

JHZAZ3

JHZAZ3

电动执行机构推力(N)
全行程时间(S)

普通型

400
4000

400
4000

6400

6400
16000

电子型

2000

4000

6000

8000

普通型

12.5

20

32





电子型

30

30

48

60

消耗功率(N)

普通型

28

35

电子型

6

15

25

40

表中数据仅为常规配置,具体选用根据主要参数及用户要求而定。

连接标准:

法兰标准:铸铁法兰按GB4216-84、铸铁法兰按GB9113-88
法兰密封面型:PN10、PN16为凸面
PN40、PN64为凹凸面,阀体为凹面
结构长度:GB12221-89
夹套保温型夹套载热体接口:对焊φ18×4
阀体法兰及法兰端面距离可以按用户指定的标准制造。如ANSI、JIS、DIN等标准。
