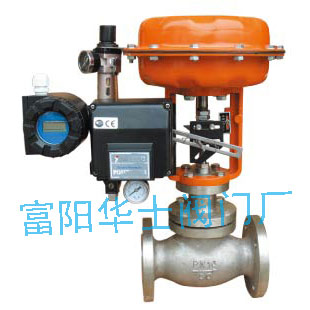

ZXP型新系列气动薄膜直通单座调节阀

ZXP型新系列气动薄膜直通单座调节阀

产品说明:

    ZXP型新系列气动薄膜直通单座调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
    本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

产品特点:

1、顶导向单座调节阀,结构紧凑,部件少、易维修。
2、金属阀芯适用多种工作场合,达IV级泄漏标准,ZXPQ型软密封结构阀芯达VI级泄漏标准。
3、阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
4、可调范围大,固有可调比为50。
5、执行机构采用多弹簧结构,高度减少30%、重量减轻30%。
6、ZXPV型波纹管密封型调节阀,对移动的阀杆形成完全的密封,堵绝流体外漏。
7、ZXPJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。

零件材料:

阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
软密封阀芯:增强聚四氟乙烯
填料:聚四氟乙烯,柔性石墨
波纹管:1Cr18Ni9Ti
垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖:A3
波纹膜片:丁晴橡胶夹增强涤纶织物
弹簧:60SIMN
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr13

技术参数:

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

(10)

(12)

(15)

(20)

额定流量系数

KV

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

额定行程L(mm)

16

25

40

60

膜片有效面积Ae(cm2)

280

400

600

1000

信号范围Pr(KPa)

20~100、40~200

气源压力Ps(MPa)

0.14~0.4

固有流量特性

直线、等百分比

固有可调比

50

允许泄漏量

硬阀座:IV级(10-4阀额定容量)    软阀座:VI级

公称压力PN(MPa)

1.0、1.6、4.0、6.4

工作温度t(℃)

常温型

-20~200、-40~240、-60~250

散热型

-40~450、-60~450

高温型

450~560

低温型

-60~-100、-100~-200、-200~-250


本产业性能指标贯彻GB/T4213-92标准

外形尺寸及重量:

标准型、散热形、高温型外形尺寸表  单位:MM

公称通径 20 25 32 40 50 65 80 100 125 150 200


282

308

394

494

L PN16,40 150 160 180 200 230 290 310 350 400 480 600
PN64 230 230 260 260 300 340 380 430 500 550 650
H1 PN16 53 58 70 75 83 93 100 110 125 143 170
PN40 53 58 70 75 83 93 100 118 135 150 188
PN64 65 70 78 85 90 103 108 125 148 173 208

H

PN16 429 438 474 476 502 622 646 687 835 889 981
PN40 429 438 474 476 502 622 646 695 845 896 1000
PN64 456 468 511 525 535 663 673 705 868 958 1260

散热高温型

570 570 610 610 630 730 810 820 960 1090 1180

*散热高温型高度(H)为PN16的数值
**夹套型高度H1及H均增加15%

波纹管密封型外形尺寸  单位:MM

公称通径 20 25 32 40 50 65 80 100 125 150 200

ФA

282

308

394

494

L

150 160 180 200 230 290 310 350 400 480 600

H1

53 58 70 75 83 93 100 110 125 143 170

H标准型

446.5 453.5 490 542 537.5 617.5 667 675 735 907.5 900


公称通径

20

25

32

40

50

65

80

100

125

150

200

ФA

282

308

394

494

L

PN16, PN40

150

160

180

200

230

290

310

350

400

480

600

PN64

230

230

260

260

300

340

380

430

500

550

650

H1

PN16, PN40

52.5

5705

70

75

8205

92.5

100

117.5

135

150

187.5

PN64

65

70

7705

85

900

102.5

107.5

125

147.5

172.5

207.5

H2

-60~-100℃

500

500

500

500

500

600

600

600

700

700

700

-100~-200℃

700

700

700

700

700

800

800

800

900

900

900

-200~-250℃

900

900

900

900

900

1000

1000

1000

1100

1100

1100

H

-60~

-100

(℃)

PN16, PN40

810

810

832

832

832

1026

1026

1024

1200

1198

1198

PN64

810

810

832

832

832

1026

1026

1024

1200

1198

1198

-100~

-200

(℃)

PN16, PN40

1010

1010

1032

1032

1032

1226

1226

1124

1400

1398

1398

PN64

1010

1010

1032

1032

1032

1226

1226

1124

1400

1398

1398

-200~

-250

(℃)

PN16, PN40

1210

1210

1032

1232

1232

1426

1426

1424

1600

1598

1598

PN64

1210

1210

1032

1232

1232

1426

1426

1424

1600

1598

1598

ФD3

260

260

285

305

340

370

405

460

525

590

700

ФD4

290

290

315

335

370

400

435

490

555

630

740

螺栓孔N(个)-D(直径)

8-14

8-14

8-14

8-16

8-16

10-16

10-16

12-18

14-18

16-18

18-18


调节阀重量表        单位:KG


公称通径

20

25

32

40

50

65

80

100

125

150

200

标准型

PN16

16

17

19

21

23

35

48

57

64

70

900

PN40

16

17

19

21

23

35

48

60

67

74

95

PN64

20

21

25

30

33

44

,,

71

91

100

115

145

散热高温型

17

18

20

22

25

36

51

60

67

74

95

波纹管型

20

21

25

30

33

48

71

91

102

115

145

低温型

20

21

23

26

28

42

58

69

77

84

108


  *本表中散热高温型的重量以PN16为依据,低温型以PN40为依据

连接标准:

法兰标准 铸铁法兰按GB4216.5-84
铸钢法兰按GB9113-88 JB/T79-94
法兰密封面型式:PN10 、PN16为凸面;PN40 PN64为凹凸面,阀体为凹面.
薄膜执行机构气信号接口:内螺纹M16×1.5
夹套保温型夹套载热体接口:对焊φ18×4
*阀体法兰及法兰端面距离可以按用户指定的标准制造.
如:ANSI JIS JPI等标准
